MOTOSCAN - THIẾT BỊ XÁC ĐỊNH LỖI MÔ TÔ, XE MÁY PHUN XĂNG ĐIỆN TỬ

MOTOSCAN - THIẾT BỊ XÁC ĐỊNH LỖI MÔ TÔ, XE MÁY PHUN XĂNG ĐIỆN TỬ

Giá tiền: 350,000 VND - 14,800,000 VND

CẬP NHẬT PHIÊN BẢN MỚI PHÁT HÀNH NGÀY 12/12/2023 CHO MOTOSCAN 7 PRO & MOTOBOX 3.0 - MUA MOTOSCAN 7 PRO TẶNG NGAY MOTOBOX
MOTOSCAN dùng để xác định lỗi, sửa chữa lỗi hệ thống động cơ, ABS; tự động lập trình smart key; tự động kiểm tra ECU, tự động phân tích kỹ thuật động cơ, chuẩn đoán thông minh chuyên nghiệp, hiệu chỉnh chuẩn ODO, mô phỏng tín hiệu ECU, kiểm tra lỗi bên trong ECU (ECU tester)...
Click vào đây để xem Video hướng dẫn đặt hàng >>>

  • Mã sản phẩm:
  • Xuất xứ:
  • Khối lượng tịnh:
  • Khối lượng:
Tin mới
PHIÊN BẢN CẬP NHẬT MỚI NHẤT LÀ NGÀY: 12/12/2023icon

NỘI DUNG GÌ LÀ MỚI HƠN TRONG MOTOSCAN 7 PRO ?

CHỨC NĂNG CHẨN ĐOÁN LỖI ENGINE/ ABS
Cập nhật thêm các xe HONDA, VESPA/ PIAGGIO trong khu vực ASIA đến 2023:
- HONDA: SH 125/150 (20-23), AIR BLADE (20-23), LEAD 125 2020-2023, SH MODE (21-23), VISION (2021-2023), CLICK 2018-2023, VARIO 2018-2023, PCX 150(2021-2023), PCX 160(2021-2023)
- PIAGGIO/ VESPA: S 125/150 PGU09, S 125/150 PGT10

CHỨC NĂNG ECU TUNER (NẠP LẠI PHẦN MỀM, TUNING TỶ LỆ HÒA KHÍ A/F, OFF SMART KEY CHO ECM)
Thêm 5 mã ECU HONDA mới đến năm 2023 cho các xe trong khu vực ASIA:
VISION 2021-2023 (K2CA-V11-V01, K2CA-V31-V01, K2CF-VA1-V01), LEAD 2018 (K12M-V81-V01), PCX 2015-2017 (K36S-TH01-T01)

CHỨC NĂNG IMMO/ SMART KEY
- Bổ sung chức năng đăng ký khoá nhanh bằng mã KEYID và PN
- Tối ưu chức năng đọc KEYID, ECMID, ghi ECMID cho YAMAHA và SUZUKI
- Tối ưu menu, lựa chọn theo mã SCU giúp khách hàng thao tác dễ dàng hơn

TỐI ƯU HỆ THỐNG ỔN ĐỊNH HƠN, MƯỢT MÀ HƠN
TẶNG KÈM PHỤ KIỆN MOTOBOX

LƯU Ý: MOTOSCAN 7, 7 PRO và MOTOSCAN CE sử dụng nền tảng phần cứng cũ nên không hỗ trợ kết nối phần động cơ của một vài xe mới có chuẩn giao thức CAN BUS. Bạn có thể chuyển đổi sang MOTOSCAN TAB với nền tảng phần cứng mới để chẩn đoán cho những xe CAN BUS như dưới đây:
- HONDA: SH 350i (2021-2023), X-ADV (2021-2023), FORZA (2021-2023), CBR1000 (2021-2023)...
- YAMAHA: NVX (2021-2023), AEROX (2021-2023), GRANDE (2021-2023), NMAX (2021-2023), TMAX(2021-2023)...


Báo giá
LỰA CHỌN TIÊU CHUẨN CỦA MOTOSCAN 7
MÃ SẢN PHẨM MÔ TẢ SẢN PHẨM GIÁ SẢN PHẨM
(VND)
PHIÊN BẢN 1 DÒNG XE
(mã sản phẩm:
MT007H
MT007Y
MT007S
MT007PG)
MOTOSCAN 7H/ 7Y/ 7S
Hỗ trợ cho 1 nhà sản xuất xe:
HONDA (MOTOSCAN 7H)
YAMAHA (MOTOSCAN 7Y)
SYM (MOTOSCAN 7S)
8.300.000
MOTOSCAN 7PG
Hỗ trợ cho 1 nhà sản xuất xe: PIAGGIO/ VESPA
10.300.000
PHIÊN BẢN 2 DÒNG XE
(mã sản phẩm:
MT007HY
MT007HS)
MOTOSCAN 7HY/ 7HS
Hỗ trợ cho 2 nhà sản xuất xe:
HONDA +YAMAHA (MOTOSCAN 7HY)
HONDA + SYM (MOTOSCAN 7HS)
10.300.000
PHIÊN BẢN NHIỀU DÒNG XE
(mã sản phẩm:
MT007M)
MOTOSCAN 7M
Hỗ trợ cho 4 nhà sản xuất xe:
HONDA + YAMAHA + SYM + SUZUKI
13.300.000
PHIÊN BẢN CHUYÊN NGHIỆP
(mã sản phẩm:
MT007F)
MOTOSCAN 7 PRO
Hỗ trợ cho 6 nhà sản xuất xe: HONDA + YAMAHA + SYM + SUZUKI + PIAGGIO + KYMCO
14.800.000

TÙY CHỌN NÂNG CAO CỦA MOTOSCAN 7
(Tất cả các tùy chọn ở đây phụ thuộc vào lựa chọn của khách hàng mà không theo bảng giá tiêu chuẩn như ở phía trên)
MÃ SẢN PHẨM MÔ TẢ SẢN PHẨM GIÁ SẢN PHẨM
(VND)
TÙY CHỌN CÁP MOTOBOX CHO CHỨC NĂNG KIỂM TRA ECU
GÓI 1 - HONDA (LD09-SCR) cho 02 xe
LEAD 2009–2011 (mã ECU: 38770-GGE-901), SCR 110 (mã ECU: 38770-GFM-902)
950.000
GÓI 2 - HONDA (LD12-AB08) cho 3 xe
LEAD 2012 (mã ECU: 38770-GGE-941), AIR BLADE 2008 – 2010 (mã ECU: 38770-KVG-V21), WINNER 2015-2018 (mã ECU: 38770-K56-V01)
950.000
GÓI 3 - HONDA (AB11-VS11) cho 02 xe
AIR BLADE 2011 – 2012 (mã ECU: 38770-KVG-V41), VISION 2011-2012 (mã ECU: 38770-KZL-E71)
950.000
GÓI 4 - HONDA (F125-WA10) cho 04 xe
FUTURE 125 (mã ECU: 38770-KYZ-V21), WAVE RSX, WAVE 110, WAVE 125 (mã ECU: 38770-K03-M01)
950.000
GÓI 5 - HONDA (WAVE-AT) cho 2 xe
WAVE 110 RSX AT, WAVE 110 AT
(mã ECU: 38770-KWZ-841)
950.000
GÓI 6 - HONDA (FUX-NEO) cho 2 xe
FUTURE NEO, FUTURE X
(mã ECU: 38770-KVL-932)
950.000
GÓI 12A - HONDA (SH150i-PS) cho 2 xe
SH 125i/150i (2008-2012), PS (2008-2012)
350.000
GÓI 12B - HONDA (SH150i-PS) cho 2 xe
SH 125i/150i (2008-2012), PS (2008-2012)
950.000
GÓI 13 - HONDA ACG ECM TESTER cho 17 xe: AIR BLADE 2013-2014, AIR BLADE 2015-2017, AIR BLADE 2018-2019, SH MODE 2013-2014, LEAD 2013-2014, LEAD 2015-2017, LEAD 2018-2019, SH MODE 2015-2017, SH MODE 2018-2019, SH 2015-2016, SH 2017-2019, PCX 2015-2017, PCX 2018-2020, VARIO125/150 2014-2017, VISION 2013-2015, VISION 2016-2017, VISION 2018-2020
(sẽ tiếp tục cập nhật cho các xe khác)
4.800.000
GÓI 7 - YAMAHA (NOV-SI16) cho 2 xe
NOUVO SX (mã ECU: 1DB-H591A-002XC-H591A-00), SIRIUS 2016 (mã ECU: 1FC-H591A-11)
950.000
GÓI 8 - YAMAHA (EXCITER 2018) cho 1 xe
EXCITER 2018 (mã ECU: 2ND-H591A-00)
950.000
GÓI 9 - YAMAHA (JUPITER-16) cho 1 xe
JUPITER FI (mã ECU: 2VP-H591A-00)
950.000
GÓI 10 - YAMAHA (EXCITER-19) cho 1 xe
EXCITER 2019 (mã ECU: 2ND-H591A-20)
950.000
TÙY CHỌN CÁP MOTOBOX CHO CHỨC NĂNG KIỂM TRA CKP, IACV/ ISCV
GÓI 11 - CKP & IACV
Kiểm tra cảm biến Hall CKP và IACV/ ISCV cho tất cả các xe của HONDA, YAMAHA, PIAGGIO/ VESPA
950.000
Lưu ý: Khi mua hàng, khách hàng có thể lựa chọn theo các tùy chọn và thực hiện thanh toán như dưới đây:
Ví dụ 1: MOTOSCAN 7 PRO = 14.800.000 VND = Tổng số tiền cần thanh toán
Ví dụ 2: MOTOSCAN 7 PRO + 03 cáp tùy chọn = 17.300.000 + (950.000 X 3) = Tổng số tiền cần thanh toán


CẬP NHẬT LÊN MOTOSCAN 7 PRO
(cập nhật từ MOTOSCAN 7 hoặc 7 PRO lên MOTOSCAN 7 PRO ngày 12/12/2023)
PHIÊN BẢN MÔ TẢ GIÁ SẢN PHẨM
(VND)
7 PRO
Cập nhật từ 7 PRO lên 7 PRO ngày 12/12/2023
500.000
7
Cập nhật từ MOTOSCAN 7 lên MOTOSCAN 7 PRO ngày 12/12/2023
(tặng 01 năm sử dụng phần mềm MOTODATA)
1.500.000


NÂNG CẤP LÊN MOTOSCAN 7 PRO
(Nâng cấp từ các phiên bản cũ của MOTOSCAN lên MOTOSCAN 7 PRO)
PHIÊN BẢN MÔ TẢ GIÁ SẢN PHẨM
(VND)
6.2
6.3

Nâng cấp từ MOTOSCAN 6.2 và 6.3 lên MOTOSCAN 7 PRO (đã bao gồm cáp phụ trợ)
(tặng 01 năm sử dụng phần mềm MOTODATA)
2.650.000
6.0
6.1

Nâng cấp từ MOTOSCAN 6.0 và 6.1 lên MOTOSCAN 7 PRO (đã bao gồm cáp phụ trợ)
(tặng 01 năm sử dụng phần mềm MOTODATA)
3.450.000
5.8
Nâng cấp từ MOTOSCAN 5.8 lên MOTOSCAN 7 PRO (đã bao gồm cáp phụ trợ)
(tặng 01 năm sử dụng phần mềm MOTODATA)
5.450.000


ĐỔI MÁY LÊN MOTOSCAN 7
(Đổi máy từ các phiên bản cũ của MOTOSCAN lên MOTOSCAN 7 PRO)
PHIÊN BẢN MÔ TẢ GIÁ SẢN PHẨM
(VND)
6.2
6.3

Đổi máy từ MOTOSCAN 6.2 và 6.3 lên MOTOSCAN 7 mới
(tặng 01 năm sử dụng phần mềm MOTODATA)
6.500.000
6.0
6.1

Đổi máy từ MOTOSCAN 6.0 và 6.1 lên MOTOSCAN 7 mới
(tặng 01 năm sử dụng phần mềm MOTODATA)
7.300.000
5
Đổi máy từ MOTOSCAN 5 lên MOTOSCAN 7 mới
(tặng 01 năm sử dụng phần mềm MOTODATA)
8.800.000
CHỨC NĂNG

DANH SÁCH CÁC CHỨC NĂNG CỦA MOTOSCAN 7
HỆ THỐNG ENGINE/ ABS
STT MÔ TẢ CHUNG CHỨC NĂNG THÔNG DỤNG
(máy thông thường trên thị trường có)
CHỨC NĂNG CHUYÊN SÂU
(một vài máy thông thường trên thị trường có thể có)
CHỨC NĂNG ĐẶC BIỆT PHÁT TRIỂN BỞI DTDAUTO
(máy thông thường trên thị trường không có)
1
Đọc mã lỗi lưu trong ECM

2
Hiển thị nâng cao thông tin mã lỗi (trên ứng dụng MOTODATA) bao gồm: nội dung mã lỗi, vị trí cấu kiện, sơ đồ điện nguyên lý chi tiết mã lỗi, sơ đồ nguyên lý tổng thể

3
Xoá mã lỗi lưu trong ECM

4
Reset, khởi tạo ECM

5
Hiển thị thông số hiện hành

6
Kích hoạt cơ cấu chấp hành: kim phun, mô bin, bơm xăng, van điện từ, mô tơ bước, đèn báo…

7
Cài đặt TP, Reset IACV, độ cao Altitude

8
Thông tin ECM

9
Kiểm tra chuyên sâu tỷ lệ hòa khí A/F

10
Hiệu chỉnh tỷ lệ hoà khí A/F

11
Hiệu chỉnh tỷ lệ hòa khí bằng Remap cho ECM

12
Nâng cấp và nạp lại phần mềm gốc của nhà sản xuất cho ECM

13
Nạp phần mềm người dùng tự biên tập riêng cho ECM

14
Nạp phần mềm người dùng tuỳ chọn cho ECM (lựa chọn mềm các chế độ)

15
Cứu hộ ECM

16
Chẩn đoán nâng cao có mã lỗi (phân tích để tìm chính xác chi tiết, vị trí lỗi) cho lỗi ngoài dải

17
Chẩn đoán nâng cao khi không có mã lỗi OBD (phân tích bằng công nghệ AI, tìm chính xác nguyên nhân, vị trí lỗi) cho lỗi trong dải

18
Kiểm tra cảm biến CKP HALL cho các dòng xe HONDA, YAMAHA, PIAGGIO/ VESPA

19
Kiểm tra hoạt động và chất lượng của cơ cấu chấp hành (IACV, ISC…)

20
Kiểm tra hoạt động, chất lượng phần cứng, phần mềm (chỉ rõ vị trí linh kiện, vị trí cắt vỏ) của ECU động cơ cho các nhà sản xuất HONDA, YAMAHA…

21
Giả lập các loại tín hiệu đầu vào (input) và các tín hiệu truyền thông để kiểm tra, chẩn đoán lỗi hệ thống động cơ (CKP, MAP, TP, IAT, ECT, O2, VSS)

22
Giả lập các loại tín hiệu đầu ra (output) để kiểm tra, chẩn đoán lỗi hệ thống động cơ (INJ, IGPLS, RELAY, VAN ĐIỆN TỪ…)

HỆ THỐNG ODO
23
Đọc giá trị ODO hiện hành
24
Hiệu chỉnh chuẩn và biên tập giá trị ODO để sửa chữa hoặc thay thế ODO

25
Nạp lại phần mềm gốc ODO để sửa chữa hoặc thay thế ODO

26
Tra cứu vị trí, sơ đồ kết nối, chân chức năng để kiểm tra cho việc thao tác hiệu chỉnh, sửa chữa (trên ứng dụng MOTODATA)

27
Giả lập tín hiệu Vss thường, Vss kiểu K-line để kiểm tra, sửa chữa ODO

HỆ THỐNG SMART KEY
28
Lập trình SCU - đăng ký thêm khoá (FOB)

29
Lập trình SCU - đăng ký khoá (FOB) mới khi mất tất cả khoá

30
Lập trình SCU – huỷ sử dụng FOB khi bị mất

31
Lập trình SCU – kích hoạt sử dụng FOB (sau khi đã huỷ sử dụng)

32
Lập trình SCU – đồng bộ ECMID giữa SCU và ECM

33
Kiểm tra kết quả đồng bộ FOB và SCU

34
Kiểm tra giá trị bảo lãnh của KEYID

35
Đọc KEYID trực tiếp từ SCU

36
Xóa KEYID trong SCU

37
Copy dữ liệu SCU (từ SCU A sang SCU B) trong sửa chữa

38
Nạp dữ liệu mẫu SCU khi sửa chữa

HỆ THỐNG IMMOBILISER
39
Đăng ký thêm khoá

40
Đăng ký khoá mới khi mất tất cả các khoá

41
Đọc KEYID từ ECM/ IC

42
Kiểm tra khoá, đọc KEYID khoá hiện hành thông qua ăng ten (với xe Medley có mã ECM: PGQ16)

43
Reset Immobiliser

44
Thay thế ECM

CÁC CHỨC NĂNG ĐO KHÁC
45
Kiểm tra chất lượng, dung lượng của ắc quy

46
Kiểm tra tình trạng nạp, hoạt động và chất lượng của hệ thống nạp điện

TRA CỨU TÀI LIỆU KỸ THUẬT
(trên ứng dụng MOTODATA)
47
Hỗ trợ tính năng tính toán tự động cho thợ sửa chữa điện tử xe máy: tính giá trị điện trở theo vành màu và theo ký hiệu trên điện trở SMD; tính điện trở cho mạch LED; tính điện trở hiệu chỉnh bộ tiết chế, chỉnh lưu; tính điện trở phụ hiệu chỉnh cảm biến…

48
Tích hợp tra cứu tài liệu, dữ liệu sửa chữa, sơ đồ điện các loại, thông số kỹ thuật điện, cơ khí cùng trên một ứng dụng

49
Tra cứu các loại sơ đồ mạch điện nguyên lý, lắp ráp cho các hệ thống trên xe

50
Tra cứu thông số kỹ thuật điện

51
Tra cứu thông số kỹ thuật cơ khí động cơ và hướng dẫn tháo lắp

52
Tra cứu vị trí chân chức năng của ECU, ABS, SCU…

53
Tra cứu từ viết tắt, màu dây, thông tin mã lỗi, SCU, FOB…

54

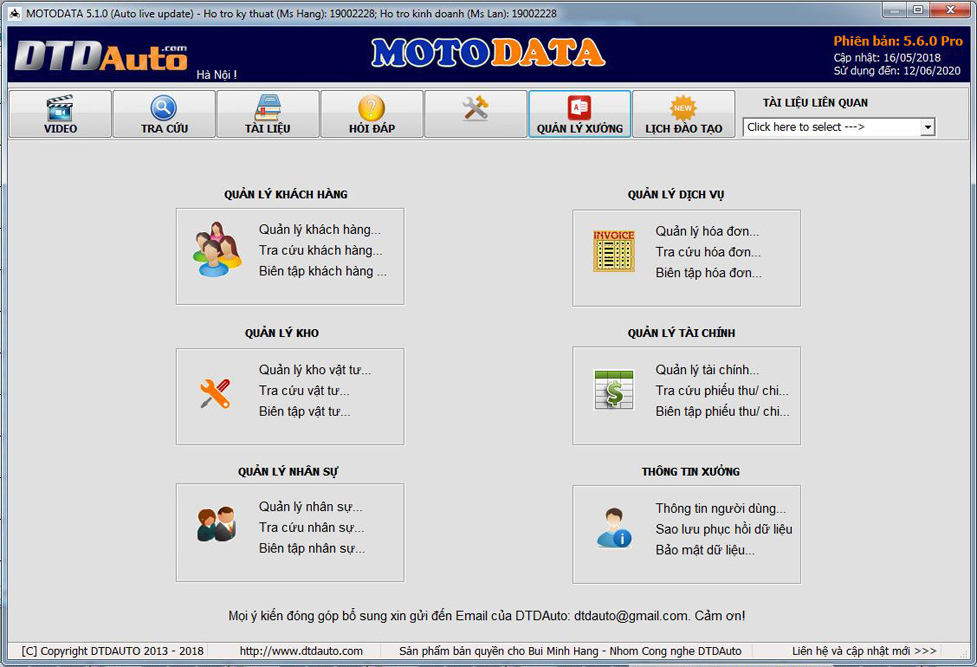

Chức năng quản lý xưởng sửa chữa: quản lý kho, dịch vụ, nhân sự, khách hàng, bảo dưỡng…


BẢNG CHỨC NĂNG CHI TIẾT

ĐỌC/ XÓA LỖI KHÔI PHỤC ECU XEM
THÔNG SỐ
HIỆN HÀNH
KÍCH HOẠT,
RESET
CƠ CẤU
CHẤP HÀNH
CHẨN ĐOÁN
NÂNG CAO
A
REMAP, TUNING ECM
A
A
KIỂM
TRA
A/F
KIỂM TRA
CẢM BIẾN,
CƠ CẤU
CHẤP HÀNH
    K.TRA
ECU
KIỂM TRA
CHẤT LƯỢNG/ DUNG LƯỢNG
ẮC QUY
KIỂM TRA
TÌNH TRẠNG NẠP
MÁY PHÁT ĐIỆN
LẬP TRÌNH
CHÌA KHÓA
SMARTKEY
LẬP
TRÌNH
ODO
MÔ PHỎNG
TÍN HIỆU
ECM
THÔNG
TIN
ECM
                ECM CODE
A
         ON/OFF
A
A/F RATIO
A
AIR BLADE (08-10) ECM code: 38770–KVG–V21
ECM code: 38770–KVG–A31
IACV
IACV
ECU
AIR BLADE (11-12) ECM code: 38770–KVG–V42
ECM code: 38770–KVG–V41

AIR BLADE (13-17) ECM code: K66A–V01–VN01
ECM code: K27A-V01-V01
ECM code: K27G-V51-V01
  ECU
AIR BLADE (18-22) ECM code: K66G–VG1–V01
ECM code: K66G–VE1–NO SMK
ECM code: K1FA–V01–V11
ECM code: K1GA–V01–V11
ECM code: K2ZA-V01-V11
ECM code: K3AA-V01-V11
EVAPO
EVAPO
EVAPO
EVAPO
SMARTKEY
SMARTKEY
ECU
BEAT (2021-2023)
CB150R (2017-2019)

CB300R (2017-2019)

CB650R (2019-2021)
CBR250
CBR650R (2019-2021)
CB650F (2019-2021)
CBR650F (2019-2021)
CB500X (2019-2021)
CBR500R (2019-2021)
CB500F (2019-2021)
CBR50RR (2019-2021)
CBR150R (2019-2021)
CLICK           ECM code: 38770–KVB–T03
CLICK-i
CLICK 125/150 ECM code: K60S–T71–TH01
ECM code: K59R–C01–CA01
SMARTKEY
SMARTKEY

DYLAN
DREAM 110i   ECM code: 38770–K76–T62
ECM code: 38770– KZV–A61

DUNK (2019-2023)
FORZA
FUTURE NEO FI         ECU
FUTURE X FI ECM code: 38770–K03–M01
ECM code: 38770–G90–V02
ECM code: 38770–KYZ–G01
  ECU
FUTURE 125 FI ECM code: 38770–K03–M01
ECM code: 38770–G90–V02
ECM code: 38770–KYZ–G01
  ECU
GENIO (2019-2021)
LEAD 110 ECM code: 38770–GGE–901
ECM code: 38770–GGE–941
IACV
IACV
ECU
LEAD 125 ECM code: K12A-901-V01
ECM code: K12H–931–V01
ECM code: K12K–V11–V01
ECM code: K12M-V81-V01
ECM code: K12M–V91–V01
ECM code: K12K–V01–V01–SMK
ECM code: K2TA-V11-V11
EVAPO
EVAPO
EVAPO
SMARTKEY
EVAPO

MSX (14-16) ECM code: 38770–K26–901
ECM code: 3877–K26–911

MONKEY 125i         ECM code: 38770–K0F–T01
MSX (17-19)   ECM code: 38770–K26–B13
ECM code: 38770–K26–C31

PCX (08-15)       ECU
PCX (16-19) ECM code: K36S–T31–TH01
ECM code: K36S–TH01–T01
ECM code: K96A-T01-TU01

PCX 150/160 ECM code: K96A-V01-V01
ECM code: K97A-V01-V01
ECM code: K96A-T01-TU01
SMARTKEY
SMARTKEY

PCX HYBRID
PS ECM code: 16400–KTF–982
ECM code: 16400–KTF–641
ECM code: 16400–KTG–641
ECM code: 16400–KTG–982
ECM code: 16400–KTG–921
IACV, O2
IACV, O2
IACV, O2
IACV, O2
IACV, O2
ECU
SH 125/150i (Italia) ECM code: 16400–KTF–982
ECM code: 16400–KTF–641
ECM code: 16400–KTG–641
ECM code: 16400–KTG–982
ECM code: 16400–KTG–921
IACV, O2
IACV, O2
IACV, O2
IACV, O2
IACV, O2
ECU
SH 125/150 ESP ECM code: K77A–V01–V11
ECM code: K77A–V11–V01
ECM code: K78A–V01–V01
ECM code: K78A–V11–V01
ECM code: K01J–611–V01
ECM code: K02K–701–V01
ECM code: K0SA-V01-V01
ECM code: K0SA-V12-V01
ECM code: K0RA-V12-V01
SMARTKEY
SMARTKEY
SMARTKEY
SMARTKEY
SMARTKEY
SMARTKEY
SMARTKEY
SMARTKEY
SMARTKEY
ECU
SH 300i ECM code: 16400–KTW–B02 IACV, O2
SH 300i ABS ECM code: 16400–KTW–B02 IACV, O2
SH MODE ECM code: K29K–961–V01
ECM code: K29M–V81–V01
ECM code: K1NA-V01-V11
EVAPO, SMARTKEY
EVAPO, SMARTKEY
SMARTKEY
ECU
SCR 110 ECM code: 38770–GFM–902 IACV ECU
SCOOPY
SCOOPY-i ECM code: 38770–KYT–901
SONIC ECM code: 38770–K56–N01
SUPER CUB C125 ECM code: 38770–GBJ–M53
SUPRA   ECM code: 38770–KYZ–713
VARIO ECM code: K59K-T11-TH01
ECM code: K59F-A01-IN01
ECM code: K59J-A71-IN01
ECM code: K60K-B31-IN01
ECM code: K60R-B61-IN01
ECM code: K60R-B71-IN01
ECM code: K2SA-N02-IN01
ECM code: K60K-B21-IN01
ECM code: K59A-A11-IN01
ECM code: K60F-T01-TH01
SMARTKEY
SMARTKEY
SMARTKEY
SMARTKEY
SMARTKEY
SMARTKEY
SMARTKEY

VISION ECM code: 38770–KZL–E12
ECM code: 38770–KZL–E13
ECM code: 38770–KZL–E71
ECM code: K44P–V81–V01
SMARTKEY
SMARTKEY
SMARTKEY
SMARTKEY
ECU
VISION ESP ECM code: K2CA-V11-V01
ECM code: K2CA-V31-V01
ECM code: K2CF-VA1-V01
ECM code: K44F–V01–VN01
ECM code: K44P–V91–V01
SMARTKEY
SMARTKEY

WAVE RSX FI ECM code: 38770–K90–V02
ECM code: 38770–G90–V02
ECM code: 38770–KYZ–G01
  ECU
WAVE RSX FI AT       ECU
WINNER 150 ECM code: 38770–K56–V01   ECU
WINNER X ECM code: 38770–K56R–V51
WAVE 110i ECM code: 38770–K03–A61
ECM code: 38770–K03–H01
ECM code: 38770–K58–T81
ECM code: 38770–K58–TC1
  ECU
WAVE 125
(Thái Lan)
ECM code: 38770–KYZ–V71
ECM code: 38770–KYZ–T03
    ECU
WAVE 125i ECM code: 38770–KYZ–V71
ECM code: 38770–KYZ–T03
  ECU
X-ADV
ZOOMER
HONDA FI khác
HONDA
chế hòa khí cơ khí



ĐỌC MàLỖI XÓA Mà LỖI/
KHÔI PHỤC ECU
XEM
THÔNG SỐ
HIỆN HÀNH
KÍCH HOẠT,
RESET
CƠ CẤU
CHẤP HÀNH
CHẨN ĐOÁN
NÂNG CAO
HIỆU CHỈNH
A/F
KIỂM TRA
A/F
KIỂM TRA
CẢM BIẾN,
CƠ CẤU CHẤP HÀNH
KIỂM TRA ECU KIỂM TRA
CHẤT LƯỢNG/DUNG LƯỢNG
ẮC QUY
KIỂM TRA
TÌNH TRẠNG NẠP
MÁY PHÁT ĐIỆN
LẬP TRÌNH
CHÌA KHÓA
SMARTKEY
LẬP TRÌNH ODO MÔ PHỎNG
TÍN HIỆU
ECM
THÔNG TIN ECM
ACRUZO DELUXE
ACRUZO STANDARD
AEROX
Smartkey
CUXI
GRANDE DELUXE
GRANDE STD
GRANDE STD. 2019
GRANDE DUL. 2019
GRAND FILANO (2019-2023)
EXCITER 150 GP ECU
EXCITER 150 RC ECU
EXCITER MOVISTAR ECU
EXCITER CAMO ECU
EXCITER GP (2019-2020)   ECU
EXCITER RC (2019-2020)   ECU
EXCITER MON. (2019-2020)   ECU
EXCITER DOX. (2019-2020)   ECU
EXCITER MOV. (2019-2020)   ECU
EXCITER 150i (2019-2020)   ECU
EXCITER 155 VVA
Smartkey
FREEGO 2019
FREEGO S 2019
FZ1 FAZER
FZ 150
FZ 150I GP
FZ 150I MOVISTAR
FZ-S
JANUS STANDARD
JANUS DELUXE
Smartkey
JANUS PREMIUM
Smartkey
JUPITER FI GRAVITA ECU
JUPITER FI GREEN ECU
JUPITER FI GP ECU
JUPITER FI RC ECU
JUPITER FINN
LATTE 2019
LEXI
Smartkey
LUVIAS GTX FI
LUVIAS FI
NM-X
Smartkey
NMAX
Smartkey
NOZZA
NOZZA LIMITED
NOUVO LX
NOUVO SX RC ECU
NOUVO SX STD ECU
NOUVO SX GP ECU
NVX 125 DELUXE
Smartkey
NVX 155 STANDARD
NVX 155 ABS
Smartkey
M-SLAZ (2016-2018)
MT-03 (2015-2019)
MT-15 (2016-2021)
MT-25 (2015-2019)
YZF R15
SIRIUS FI ECU
SMAX
Smartkey

FZ-S
TMAX
Smartkey
TFX
QBIX
Smartkey
YBR
YZF-R3
YZC
YAMAHA FI khác
YAMAHA
chế hòa khí cơ khí



ĐỌC/ XÓA LỖI KHÔI PHỤC ECU XEM
THÔNG SỐ
HIỆN HÀNH
KÍCH HOẠT,
RESET
CƠ CẤU
CHẤP HÀNH
KIỂM TRA A/F
CÀI ĐẶT
ĐIỂM 0
CHO TPS
CHẨN
ĐOÁN
NÂNG
CAO
KIỂM TRA
CHẤT LƯỢNG/
DUNG LƯỢNG
ẮC QUY
KIỂM TRA
TÌNH TRẠNG NẠP
MÁY PHÁT ĐIỆN
LẬP TRÌNH LẠI
MCU/
EEPROM
LẬP TRÌNH
CHÌA
KHÓA
IMMOBILISER
LẬP TRÌNH ODO MÔ PHỎNG
TÍN HIỆU ECM
THÔNG TIN ECM
BEVERLY125 MIUG1/ MIUG2/ MIUG3
BEVERLY 300 MIUG1/ MIUG2/ MIUG3
BEVERLY 350 MIUG1/ MIUG2/ MIUG3
FLY 125 MIUG1/ MIUG2/ MIUG3
FLY 150 MIUG1/ MIUG2/ MIUG3
FLY 125 3V MIUG1/ MIUG2/ MIUG3
FLY 150 3V MIUG1/ MIUG2/ MIUG3
FLY 125 AC19I/20I
FLY 150 AC 19I/20I
FLY 125 AC 191/201
FLY 150 AC 191/201
FLY AC II/AC2I/
AC5I/AC8I
LIBERTY 125 3V PGN04/ PGS02/ PGR04/ PGS05/ PGS06/ PGT01
LIBERTY 150 3V MIUG1/ MIUG2/ MIUG3
LIBERTY 150 3V PGN04/ PGS02/ PGR04/ PGS05/ PGS06/ PGT01
LIBERTY 125/150 AC19I/20I
LIBERTY 125/150 AC191/201
LIBERTYAC II/
AC2I/AC5I/AC8I
LIBERTY 125/150 PGU09/PGT10
LIBERTY ABS PGS06
MEDLEY 125 ABS
MEDLEY 150 ABS
MEDLEY 125 PGQ16 đang cập nhật...
MEDLEY 150 PGQ16 đang cập nhật...
X10 125 MIUG1/ MIUG2/ MIUG3
X10 350 MIUG1/ MIUG2/ MIUG3
PIAGGIO FI khác
PIAGGIO
chế hòa khí cơ khí


ĐỌC/ XÓA LỖI KHÔI PHỤC ECU XEM THÔNG SỐ
HIỆN HÀNH
K.HOẠT, RESET
CƠ CẤU
CHẤP HÀNH
KIỂM
TRA
A/F

CÀI ĐẶT
ĐIỂM 0
CHO TPS
KIỂM TRA
CHẤT LƯỢNG/
DUNG LƯỢNG
ẮC QUY
KIỂM TRA
TÌNH TRẠNG NẠP
MÁY PHÁT ĐIỆN
LẬP TRÌNH
LẠI
MCU/ EEPROM
LẬP TRÌNH
CHÌA KHÓA
SMARTKEY
LẬP
TRÌNH
ODO
MÔ PHỎNG
TÍN HIỆU
ECM
THÔNG TIN ECM
VESPA 946 125
3V MIUG1/ MIUG2/ MIUG3
VESPA 946 150 3V MIUG1/ MIUG2/ MIUG3
GTS 125 MIUG1/ MIUG2/ MIUG3
GTS 150 MIUG1/ MIUG2/ MIUG3
LXV 125 3V MIUG1/MIUG2/ MIUG3
GTS 125 ABS MIUG1/MIUG2/ MIUG3
GTS 300 ABS MIUG1/ MIUG2/ MIUG3
LT125 3V MIUG1/ MIUG2/ MIUG3
LT150 3V MIUG1/ MIUG2/ MIUG3
LX125 MIUG1/ MIUG2/ MIUG3
LX 125 AC19I/AC20I
LX 125 AC191/AC201
LX 125 ACII/AC2I/
AC5I/AC8I
LX 150 MIUG1/ MIUG2/ MIUG3
LX 125 3V MIUG1/ MIUG2/ MIUG3
LX 150 3V MIUG1/ MIUG2/ MIUG3
LX 150 AC19I/AC20I
LX 150 AC191/AC201
LX 150 ACII/AC2I/
AC5I/AC8I
LX 125 3V PGN04/ PGS02/ PGR04/ PGS05/ PGS06/ PGT01
LX 150 3V PGN04/ PGS02/ PGR04/ PGS05/ PGS06/ PGT01
LXV 125 2V MIUG1/ MIUG2/ MIUG3
LXV 125 3V MIUG1/ MIUG2/ MIUG3
LXV 150 3V MIUG1/ MIUG2/ MIUG3
PRIMAVE 125 MIUG1/ MIUG2/ MIUG3
PRIMAVE 150 MIUG1/ MIUG2/ MIUG3
PRIMAVE 125 PGN04/ PGS02/ PGR04/ PGS05/ PGS06/ PGT01
PRIMAVE 150 PGN04/ PGS02/ PGR04/ PGS05/ PGS06/ PGT01
PRIMAVERA 125/50 (PGU09/PGT10)
PRIMAVERA ABS
S125 MIUG1/ MIUG2 MIUG3
S150 MIUG1/ MIUG2/ MIUG3
S125 3V MIUG1/ MIUG2/ MIUG3
S150 3V MIUG1/ MIUG2/ MIUG3
SPRINT 125/150 3V PGN04
S 125/150 PGU09
S 125/150 PGT10
SPRINT 125/150 (PGU09/PGT10)
SPRINT ABS
VESPA FI khác
VESPA
chế hòa khí cơ khí


ĐỌC MàLỖI XÓA Mà LỖI/
KHÔI PHỤC ECU
XEM
THÔNG SỐ
HIỆN HÀNH
KÍCH HOẠT,
RESET
CƠ CẤU
CHẤP HÀNH
HIỆU CHỈNH
A/F
KIỂM TRA A/F CHẨN ĐOÁN
NÂNG CAO
KIỂM TRA
CHẤT LƯỢNG/
DUNG LƯỢNG
ẮC QUY
KIỂM TRA
TÌNH TRẠNG NẠP
MÁY PHÁT ĐIỆN
LẬP TRÌNH LẠI
MCU/ EEPROM
LẬP TRÌNH
CHÌA
KHÓA
SMARTKEY
LẬP TRÌNH ODO MÔ PHỎNG
TÍN HIỆU ECM
THÔNG TIN ECM
ATTILA-V SMART IDLE
ELIZABETH SMART IDLE
ELIZABETH 110
ELIZABETH 2014
ELIZABETH 20 năm
ELIZABETH SMART
FANCY
JOYRIDE
SHARK 125
SHARK 125 CBS
SHARK MINI 125 EFI
SHARK MINI 125 SPORT
STAR
PASSING EFI
POWER EFI
VENUS EFI
VENUS 125 EFI
VENUS 125 CBS
VENUS 125 SMART IDLE
SYM FI khác
SYM
chế hòa khí cơ khí



ĐỌC MàLỖI XÓA Mà LỖI
KHÔI PHỤC ECU
XEM
THÔNG SỐ
HIỆN HÀNH
KÍCH HOẠT,
RESET
CƠ CẤU
CHẤP HÀNH
KIỂM TRA A/F CHẨN ĐOÁN
NÂNG CAO
KIỂM TRA
CHẤT LƯỢNG/
DUNG LƯỢNG
ẮC QUY
KIỂM TRA
TÌNH TRẠNG NẠP
MÁY PHÁT ĐIỆN
LẬP TRÌNH LẠI
MCU/ EEPROM
LẬP TRÌNH
CHÌA
KHÓA
SMARTKEY
LẬP TRÌNH ODO MÔ PHỎNG
TÍN HIỆU ECM
THÔNG TIN ECM
ADDRESS 110cc
HAYATE 125 SS
UA 125-T
VIVA 115
GSX R150
GZ150-A
EN150-A
THUNDER 150/150S
IMPLUSE
RAIDER 150
SATRIA (2017-2021)
STAR RS 125 EFI
STAR SR 170 ABS
SUZUKI FI khác
SUZUKI
chế hòa khí cơ khí


ĐỌC MàLỖI XÓA Mà LỖI/
KHÔI PHỤC ECU
XEM
THÔNG SỐ
HIỆN HÀNH
KÍCH HOẠT,
RESET
CƠ CẤU
CHẤP HÀNH
HIỆU CHỈNH A/F KIỂM TRA A/F CHẨN ĐOÁN
NÂNG CAO
KIỂM TRA
CHẤT LƯỢNG/
DUNG LƯỢNG
ẮC QUY
KIỂM TRA
TÌNH TRẠNG NẠP
MÁY PHÁT ĐIỆN
LẬP TRÌNH LẠI
MCU/ EEPROM
LẬP TRÌNH
CHÌA
KHÓA
SMARTKEY
LẬP TRÌNH ODO MÔ PHỎNG
TÍN HIỆU ECM
THÔNG TIN ECM
PEOPLE S FI
PEOPLE 16 FI
MANY MACAROL FI
MANY FI
LIKE FI
JOCKEY FI
KYMCO FI khác
KYMCO
chế hòa khí cơ khí

Hình ảnh & Video
SƠ ĐỒ NỐI DÂY VÀ VỊ TRÍ GIẮC CHẨN ĐOÁN (DLC)

1. SƠ ĐỒ NỐI DÂY THỰC HIỆN CHỨC NĂNG ĐỌC LỖI, HIỂN THỊ THÔNG SỐ HIỆN HÀNH VÀ KÍCH HOẠT CƠ CẤU CHẤP HÀNH


a. PIAGGIO


b. HONDA

- Kiểu 1:


- Kiểu 2:


c. SYM



d. YAMAHA

- Kiểu 1:

- Kiểu 2:


Bước 1: Ngắt kết nối của giắc chẩn đoán giữa đồng hồ và ECU
Bước 2: Nối giắc cáp chẩn đoán với giắc chẩn đoán phía ECU

- Kiểu 3:


e. KYMCO


f. SUZUKI


2. SƠ ĐỒ NỐI DÂY THỰC HIỆN CHỨC NĂNG ĐẶC BIỆT (KIỂM TRA ẮC QUY, MÁY PHÁT ĐIỆN):



3. SƠ ĐỒ KẾT NỐI VỚI MOTOBOX

MỘT SỐ GIAO DIỆN CỦA MOTOSCAN 7
Màn hình khởi động ban đầu Danh sách xe 1 Danh sách xe 2
Lựa chọn chức năng Lựa chọn hệ thống Lựa chọn hệ thống
Lựa chọn chức năng Lựa chọn chức năng Lựa chọn chức năng
Lựa chọn chức năng Lựa chọn chức năng Nội dung mã lỗi
Xem thông số hiện hành Xem thông số hiện hành Kích hoạt cơ cấu chấp hành
Lập trình smart key Lập trình smart key Lập trình immobiliser
Chẩn đoán nâng cao Cài đặt điểm 0 của TPS Kiểm tra chất lượng ắc quy
Kiểm tra dung lượng ắc quy Hiệu chỉnh tỷ lệ hòa khí Nạp phần mềm ECM

Giao diện phần mềm MOTODATA - Tra cứu sơ đồ nguyên lý

Giao diện phần mềm MOTODATA - Tra cứu sơ đồ lắp ráp
Giao diện phần mềm MOTODATA - Tra cứu thông số kỹ thuật
Phần mềm MOTODATA - Tra cứu nội dung mã lỗi ECM
Phần mềm MOTODATA - Tra cứu vị trí và hướng dẫn đo kiểm sửa chữa
Giao diện phần mềm MOTODATA - Quản lý xưởng


MỘT SỐ VIDEO GIỚI THIỆU VÀ HƯỚNG DẪN SỬ DỤNG MOTOSCAN ĐỂ KIỂM TRA & SỬA CHỮA

- Click vào đây để xem video hướng dẫn MOTOSCAN 7 hiệu chỉnh tỷ lệ hòa khí, sửa lỗi hao xăng do ECM icon
- Click vào đây để xem video hướng dẫn MOTOSCAN 7 nạp dữ liệu tùy chọn người dùng cho ECM (người dùng tự biên tập file dữ liệu) icon
- Click vào đây để xem video hướng dẫn MOTOSCAN 7 lập trình Smart key HONDA VISION 2021 khi mất tất cả khóa icon

- Click vào đây để xem Video hướng dẫn MOTOSCAN 7 hiệu chỉnh A/F, Tuning và nạp phần mềm ECU

- Click vào đây để xem Video hướng dẫn MOTOSCAN 7 kiểm tra van không tải (IACV/ISCV)

- Click vào đây để xem Video hướng dẫn MOTOSCAN 7 kiểm tra cảm biến Hall

- Click vào đây để xem Video hướng dẫn MOTOSCAN 7 kiểm tra lỗi linh kiện bên trong ECM (ECU tester)

- Click vào đây để xem Video giới thiệu chức năng kiểm tra lỗi linh kiện bên trong ECM (ECU tester)

- Click vào đây để xem Video hướng dẫn lập trình tự động Smart key và kết nối động cơ YAMAHA, SUZUKI

- Click vào đây để xem Video giới thiệu MOTOSCAN 6.3

- Click vào đây để xem Video hướng dẫn MOTOSCAN kết nối với YAMAHA EXCITER 2019

- Click vào đây để xem Video hướng dẫn lập trình chìa khóa HONDA Smart key trên MOTOSCAN 6.2

- Click vào đây để xem Video giới thiệu MOTOSCAN trên VTV2, Đài truyền hình Việt Nam

- Click vào đây để xem Video hướng dẫn lập trình YAMAHA Smart key

- Click vào đây để xem Video hiệu chỉnh công tơ mét HONDA VARIO INDONESIA

- Click vào đây để xem Video hướng dẫn đo tốc độ động cơ trực tiếp từ dây cao áp

- Click vào đây để xem Video hướng dẫn xác định lỗi bằng Camera cho điện thoại sử dụng hệ điều hành Android

- Click vào đây để xem Video hướng dẫn xác định lỗi hệ thống ABS xe HONDA

- Click vào đây để xem Video hướng dẫn lập trình chìa khóa HONDA Smart key

- Click vào đây để xem Video hướng dẫn hiệu chỉnh chuẩn ODO

- Click vào đây để xem Video hướng dẫn chẩn đoán hụt ga khi tăng tốc

- Click vào đây để xem Video hướng dẫn kết nối MOTOSCAN 6 với PIAGGIO MEDLEY

- Click vào đây để xem Video hướng dẫn kết nối MOTOSCAN 6 với YAMAHA NVX 155cc

- Click vào đây để xem Video hướng dẫn lập trình chìa khóa PIAGGIO/VESPA có ECM kiểu PGN04, PGS02/PGR04/PGS05/PGS06, MIUG3

- Click vào đây để xem Video hướng dẫn lập trình chìa khóa xe PIAGGIO/VESPA có ECM kiểu AC19I, AC20I

- Click vào đây để xem Video hướng dẫn nâng cấp và sửa lỗi phần mềm ECM xe HONDA VISION

- Click vào đây để xem Video hướng dẫn nâng cấp và sửa lỗi phần mềm ECM xe HONDA VISION

- Click vào đây để xem Video hướng dẫn nạp phần mềm IC, ECM xe PIAGGIO/VESPA

- Click vào đây để xem Video hướng dẫn giả lập tín hiệu trong chẩn đoán lỗi (Phần 3)

- Click vào đây để xem Video hướng dẫn giả lập tín hiệu trong chẩn đoán lỗi (Phần 2)

- Click vào đây để xem Video hướng dẫn giả lập tín hiệu trong chẩn đoán lỗi (Phần 1)

- Click vào đây để xem Video hướng dẫn chẩn đoán nâng cao khi có mã lỗi cho xe YAMAHA

- Click vào đây để xem Video hướng dẫn kiểm tra cơ khí kim phun

- Click vào đây để xem Video hướng dẫn kích hoạt đèn pha YAMAHA

- Click vào đây để xem Video hướng dẫn chẩn đoán lỗi chi tiết khi có mã lỗi bằng sơ đồ mạch điện

- Click vào đây để xem Video hướng dẫn chẩn đoán không mã lỗi bằng phân tích dữ liệu

- Click vào đây để xem Video hướng dẫn hiệu chỉnh chuẩn công tơ mét

- Click vào đây để xem Video giới thiệu chức năng và phạm vi ứng dụng của MOTOSCAN

- Click vào đây để xem Video hướng dẫn kiểm tra áp suất nhiên liệu và áp suất nén động cơ

- Click vào đây để xem Video hướng dẫn kiểm tra tỉ lệ hòa khí (A/F)

- Click vào đây để xem Video hướng dẫn thao tác sử dụng MOTOSCAN

- Click vào đây để xem Video hướng dẫn kiểm tra cảm biến nhiệt độ khí nạp (IAT)

- Click vào đây để xem Video hướng dẫn kiểm tra cảm biến nhiệt độ nước làm mát động cơ (ECT)

- Click vào đây để xem Video hướng dẫn kiểm tra cảm biến vị trí bướm ga (TPS)

- Click vào đây để xem Video hướng dẫn khảo sát thông số hiện hành (live data)

- Click vào đây để xem Video hướng dẫn kích hoạt cơ cấu chấp hành (active test)

- Click vào đây để xem Video hướng dẫn hiệu chỉnh tỉ lệ hòa khí (A/F)

- Click vào đây để xem Video hướng dẫn kiểm tra ắc quy, máy phát điện và nạp điện

- Click vào đây để xem Video hướng dẫn kết nối MOTOSCAN với dòng xe YAMAHA

- Click vào đây để xem Video hướng dẫn xóa mã lỗi, khởi tạo lại ECU/ECM

- Click vào đây để xem Video hướng dẫn tra cứu mã lỗi


Video hướng dẫn cập nhật MOTOSCAN


GÓI SẢN PHẨM
GÓI MOTOSCAN 7 TIÊU CHUẨN
(đã bao gồm trong gói sản phẩm)
STT MÃ SỐ MÔ TẢ HÌNH ẢNH
1
Thiết bị chính cầm tay với màn hình LCD và các phím chức năng
2 MT0006
Phụ kiện MOTOBOX (MOTOBOX chỉ được tặng kèm trong gói MOTOSCAN 7 PRO)
Hỗ trợ nhiều chức năng cho MOTOSCAN 7:
- Lập trình lại và nâng cấp phần mềm ECM cho HONDA, PIAGGIO/ VESPA
- Lập trình, hiệu chỉnh chuẩn công tơ mét (ODO) cho HONDA, YAMAHA, SYM, PIAGGIO, VESPA ...
- Mô phỏng các tín hiệu đầu vào, đầu ra (INPUT / OUT) của ECU để chẩn đoán, kiểm tra và sửa chữa ECU
- Kiểm tra lỗi bên trong ECU (chức năng này cần mua thêm cáp tương thích)
- Kiểm tra cảm biến Hall CKP & IACV / ISCV cho HONDA, YAMAHA, PIAGGIO, VESPA (chức năng này cần mua thêm cáp tương thích)
- Và thêm nhiều chức năng khi cập nhật ...
3 MTS01-DLC
Cáp dữ liệu sử dụng để xác định lỗi, xem thông số hiện hành, kích hoạt cơ cấu chấp hành và hiệu chỉnh các tham số cho các xe, các loại giắc chẩn đoán:
- HONDA DLC 4 chân
- HONDA DLC 6 chân
- YAMAHA DLC 1 chân
- YAMAHA DLC 3 chân
- PIAGGIO, SYM, KYMCO, SUZUKI: chân đơn K-line

(cáp đã có sẵn trong bộ phụ kiện, nếu khách hàng có nhu cầu mua thêm giá là: 500.000 VND)
4 MTS12-ABS
Cáp nối dữ liệu chuẩn CAN BUS cho YAMAHA
Sử dụng xác định lỗi, hiển thị thông số hiện hành vv… của hệ thống ABS xe YAMAHA qua giắc chẩn đoán DLC - đường truyền K-Line
5 MTS06-SP01
Cáp lập trình hệ thống Smart key cho HONDA
Sử dụng cho HONDA: SH, PCX, X-ADV…
6 MTS06-VS01
Cáp lập trình hệ thống Smart key cho HONDA
Sử dụng cho HONDA VISION 2021
7 MTS06-LV01
Cáp lập trình hệ thống Smart key cho HONDA
Sử dụng cho HONDA: AIR BLADE, LEAD, VISION, VARIO, CLICK
8 MTS06-YS01
Cáp lập trình hệ thống Smart key cho YAMAHA/SUZUKI
9 MTS11-TEST
Cáp dữ liệu kiểm tra ắc quy và máy phát điện
10 MTS02-UPD
Cáp cập nhật
Sử dụng để cập nhật và nâng cấp phần mềm
11 MTS12-POWER
Cáp nguồn 12V/ DC
12
Bộ chuyển đổi nguồn 220V/AC sang 12V/ DC
13
Cáp nối dài cho:
- Cáp K-line
- Cáp nguồn
- Cáp YAMAHA
- Cáp SH2020
14
Cầu chì dự phòng
15
Phần mềm MOTODATA cài đặt trên máy tính hoặc điện thoại
Miễn phí 1 năm sử dụng, cần trả phí gia hạn cho năm tiếp theo
16
Hướng dẫn sử dụng nhanh
17
Túi đựng thiết bị


GÓI BỔ SUNG CHỨC NĂNG

TÙY CHỌN NÂNG CAO BỔ SUNG CHỨC NĂNG MOTOSCAN 7
(không bao gồm trong giá của gói MOTOSCAN 7 tiêu chuẩn)
MÃ SẢN PHẨM MÔ TẢ HÌNH ẢNH
TÙY CHỌN CÁP MOTOBOX CHO CHỨC NĂNG KIỂM TRA ECU
GÓI 1 - HONDA (LD09-SCR)
(cho 2 xe)
Kiểm tra ECU cho HONDA LEAD 2009–2011 (mã ECU: 38770-GGE-901), HONDA SCR 110 (mã ECU: 38770-GFM-902)
GÓI 2 - HONDA (LD12-AB08)
(cho 3 xe)

Kiểm tra ECU cho LEAD 2012 (mã ECU: 38770-GGE-941), AIR BLADE 2008 – 2010 (mã ECU: 38770-KVG-V21), WINNER 2015-2018 (mã ECU: 38770-K56-V01)
GÓI 3 - HONDA (AB11-VS11)
(cho 2 xe)
Kiểm tra ECU cho HONDA AIR BLADE 2011 – 2012 (mã ECU: 38770-KVG-V41), HONDA VISION 2011-2012 (mã ECU: 38770-KZL-E71)
GÓI 4 - HONDA (F125-WA10)
(cho 4 xe)
Kiểm tra ECU cho FUTURE 125 (mã ECU: 38770-KYZ-V21), WAVE RSX, WAVE 110, WAVE 125 (mã ECU: 38770-K03-M01)
GÓI 5 - HONDA (WAVE-AT)
(cho 2 xe)
Kiểm tra ECU cho WAVE 110 RSX AT, WAVE 110 AT
(mã ECU: 38770-KWZ-841)
GÓI 6 - HONDA (FUX-NEO)
(cho 2 xe)
Kiểm tra ECU cho FUTURE NEO, FUTURE X
(mã ECU: 38770-KVL-932)
GÓI 12A - HONDA (SH150i-PS)
(cho 2 xe)
Kiểm tra ECU cho SH 125i/150i (2008-2012), PS (2008-2012)
GÓI 12B - HONDA (SH150i-PS)
(cho 2 xe)
Kiểm tra ECU cho SH 125i/150i (2008-2012), PS (2008-2012)
GÓI 13 - HONDA ACG ECM TESTER
(hiện tại hỗ trợ cho 17 xe, sẽ tiếp tục cập nhật cho các xe khác)
Bộ chuyển đổi tín hiệu
Giả lập tín hiệu cảm biến HALL CKP
(mã cáp: HALL CKP SIM)
Kiểm tra ECU ACG cho HONDA AIR BLADE 2015-2017
(mã cáp: AB15-17)
Kiểm tra ECU ACG cho HONDA SH MODE 2013-2014
(mã cáp: SM13-14)
Kiểm tra ECU ACG cho HONDA: LEAD 2013-2014, LEAD 2015-2017
(mã cáp LD13-14)
Kiểm tra ECU ACG cho HONDA: LEAD 2018-2019, SH MODE 2015-2017, SH MODE 2018-2019, AIR BLADE 2013-2014, AIR BLADE 2018-2019, VARIO125/150 2014-2017
(mã cáp: AB13-LD19)
Kiểm tra ECU ACG cho HONDA: VISION 2013-2015, VISION 2016-2017, VISION 2018-2020
(mã cáp: VS13-19)
Kiểm tra ECU ACG cho HONDA SH 2015-2016
(mã cáp: SH15-16)
Kiểm tra ECU ACG cho HONDA: SH 2017-2019, PCX 2015-2017, PCX 2018-2020
(mã cáp: SH17-PX18)
Đầu chụp chặn nhiễu tia lửa điện bugi cho cảm biến CKP Hall (sử dụng khi giả lập tín hiệu CKP HALL)
GÓI 7 - YAMAHA (NOV-SI16)
(cho 2 xe)
Kiểm tra ECU cho NOUVO SX (mã ECU: 1DB-H591A-002XC-H591A-00), SIRIUS 2016 (mã ECU: 1FC-H591A-11)
GÓI 8 - YAMAHA (EXCITER 2018)
(cho 1 xe)
Kiểm tra ECU cho EXCITER 2018 (mã ECU: 2ND-H591A-00)
GÓI 9 - YAMAHA (JUPITER-16)
(cho 1 xe)
Kiểm tra ECU cho JUPITER FI (mã ECU: 2VP-H591A-00)
GÓI 10 - YAMAHA (EXCITER-19)
(cho 1 xe)
Kiểm tra ECU cho EXCITER 2019 (mã ECU: 2ND-H591A-20)
TÙY CHỌN CÁP MOTOBOX CHO CHỨC NĂNG KIỂM TRA CKP, IACV/ISCV
GÓI  11 CKP & IACV
Sử dụng để kiểm tra cảm biến Hall CKP và IACV/ ISCV cho HONDA, YAMAHA, PIAGGIO/ VESPA


TÙY CHỌN CÁP LẬP TRÌNH SMART KEY CHO YAMAHA TMAX
(không bao gồm trong giá của gói MOTOSCAN 7 tiêu chuẩn)
STT MÃ SẢN PHẨM MÔ TẢ HÌNH ẢNH
1 TB08-TMAX
Lập trình hệ thống Smart key cho YAMAHA TMAX
Tải dữ liệu
Giới thiệu sản phẩm
Download
Tải tài liệu hướng dẫn sử dụng
Download
GIỚI THIỆU CHUNG
GIỚI THIỆU CHUNG

- MOTOSCAN là một sản phẩm ấn tượng được nghiên cứu và chế tạo của DTDAuto Vietnam. Sau gần 7 năm phát triển MOTOSCAN trở thành một sản phẩm hàng đầu về công nghệ chuẩn đoán và sửa chữa xe máy thế hệ PGM-FI hiện nay. Nói đến máy chẩn đoán lỗi xe máy chuyên nghiệp, chất lượng cao và chức năng mạnh mẽ là mọi người sẽ nhắc đến MOTOSCAN của nhà sản xuất DTDAuto Vietnam.
- MOTOSCAN được sử dụng cho các xưởng sửa chữa, các trường đào tạo nghề để xác định lỗi, sửa chữa hệ thống điện và điện tử của hầu hết các loại xe máy thế hệ mới sử dụng hệ thống khởi động, phun xăng, đánh lửa, ABS, Smart key, ODO, ECU...ở thị trường Việt Nam và các nước trên thế giới.
- MOTOSCAN công cụ chuyên nghiệp cho các xưởng sửa chữa mô tô, xe máy nhiều năm qua để: xác định lỗi, sửa chữa lỗi hệ thống động cơ, ABS; tự động lập trình smart key; tự động kiểm tra ECU, tự động phân tích kỹ thuật động cơ, chuẩn đoán thông minh chuyên nghiệp khi không có mã lỗi OBD, hiệu chỉnh chuẩn ODO, mô phỏng tín hiệu ECU, nạp và nâng cấp phần mềm tiêu chuẩn của nhà sản xuất bên trong ECM, SCU... và ngập tràn các chức năng đo, kiểm tra đầy đủ tính năng cho một xưởng sửa chữa xe máy chuyên nghiệp.
- Từ năm 2020, MOTOSCAN đã hỗ trợ các chức năng giao tiếp với hệ thống SCU (Smart key Control Unit) để giải quyết các yêu cầu tự động lập trình hệ thống khóa Smart key khi mất hết các chìa khóa, thay thế mới SCU, thay thế ECM, sao chép, khôi phục, biên tập và copy dữ liệu SCU
- Đặc biệt, với phụ kiện nâng cao cộng thêm là MOTOBOX, bộ sản phẩm giúp cho người sửa chữa điện tử xe máy chuyên nghiệp như: hiệu chỉnh chuẩn công tơ mét, lập trình lại ECM, mô phỏng tín hiệu ECU, Kiểm tra lỗi bên trong ECU (ECU tester)… nhằm mục đích sửa chữa các vấn đề chuyên sâu trong hệ thống điện tử của xe máy thế hệ mới ngày nay
- MOTOSCAN hỗ trợ chức nhiều chức năng chuyên nghiệp sử dụng giải pháp chẩn đoán bằng tự động phân tích dữ liệu tự động, thông minh có khả năng tìm thấy các lỗi khó không báo đèn MIL như: lỗi chế độ Idling stop, hụt ga khi tăng tốc đột ngột, òa ga, hao xăng (ăn xăng), yếu máy không bốc, khó khởi động, lỗi cơ khí kim phun và kể cả những lỗi phần cơ khí mà các máy chẩn đoán thông thường không thể thực hiện được.
- Hỗ trợ mạnh mẽ, chuẩn xác các chức năng lập trình, hiệu chỉnh và cài đặt các tham số trong ECU như: lập trình chìa khóa điện tử, lập trình điểm 0 của cảm biến TPS, lập trình tỷ lệ hòa khí, tốc độ không tải và hiệu chỉnh độ rộng xung điều khiển phun nhiên liệu vv...
- Sản phẩm tặng kèm theo 01 năm sử dụng phần mềm MOTODATA (các năm kế tiếp cần gia hạn với phí) để tra cứu dữ liệu sửa chữa nhanh, tiện lợi, thông minh và hướng đối tượng cho hầu hết các loại mô tô, xe máy bao gồm cả xe thế hệ cũ sử dụng bộ chế hòa khí và các xe thế hệ mới phun xăng điện tử PGM-FI của các nhà sản xuất HONDA, YAMAHA, PIAGGIO/ VESPA, SUZUKI, SYM, KYMCO. MOTODATA hỗ trợ trên tất cả các nền tảng Android, iOS, Windows cho PC, Laptop, Tablet, Smart phones. Đặc biệt MOTODATA tích hợp luôn chức năng quản lý xưởng bên trong.

- Sản phẩm được thiết kế dạng thiết bị cầm tay, nhỏ gọn, sử dụng đơn giản với tiếng Việt. MOTOSCAN chuẩn xác về thông số kỹ thuật, phần mềm dữ liệu, chức năng mạnh mẽ, cập nhật liên tục, hệ thống dịch vụ chuyên nghiệp, không lo lỗi ECU khi nạp phần mềm, không lo lỗi thời, không bị "bỏ rơi".



ĐỊA CHỈ VÀ PHẠM VI ỨNG DỤNG




- MOTOSCAN là thiết bị hàng đầu về chất lượng, chức năng và phạm vi ứng dụng cho thị trường xe Việt Nam. Khách hàng mua MOTOSCAN tại các đại lý chính thức của DTDAuto sẽ được hỗ trợ các dịch vụ chuyên nghiệp từ DTDAuto.
- Thiết bị rất hữu dụng cho các xưởng sửa chữa mô tô, xe máy
- Giáo cụ cho các trung tâm, trường đào tạo kỹ thuật sửa chữa xe máy
- Một bán thành phẩm sử dụng ghép nối với mô hình dạy học tổng thành phun xăng điện tử mô tô, xe máy
- Một thiết bị kiểm tra an toàn cho các hội câu lạc bộ mô tô và xe cá nhân

THÔNG SỐ KỸ THUẬT

- Kích thước (DàixRộngxCao): 25x23x13 cm
- Trọng lượng: 2.5 kg

ƯU ĐIỂM VƯỢT TRỘI CỦA THIẾT BỊ
- Sản phẩm được nghiên cứu và chế tạo từ DTDAuto Vietnam
- Chức năng chuyên sâu, tương thích với hầu hết các loại mô tô, xe máy ở thị trường Việt Nam và Asian
- Giải pháp mới an toàn, tiện dụng hỗ trợ giao thức CAN Bus và K-Line
- Sử dụng đơn giản với với tiếng Việt, thao tác đơn giản với Keypad
- Thiết bị tích hợp nhỏ gọn, thiết kế đẹp, chuyên nghiệp, độ bền cơ học cao
- Hiệu quả, nhanh, chính xác, tin cậy, thông tin rõ ràng, chi tiết, chuẩn mực
- Tra cứu thông tin đồng bộ với phần mềm MOTODATA
- Tư vấn, trợ giúp kỹ thuật sửa chữa trực tiếp từ đơn vị sản xuất
- Cập nhật từ xa qua Internet
- Bảo hành 12 tháng, bảo trì theo yêu cầu
