MOTOBOX – PHỤ KIỆN MOTOSCAN ĐỂ SỬA CHỮA VÀ HIỆU CHỈNH CÁC ECU XE MÁY
PHIÊN BẢN CẬP NHẬT MỚI NHẤT LÀ NGÀY: 12/12/2023
NỘI DUNG GÌ LÀ MỚI HƠN TRONG MOTOBOX 3.0 ?
• CHỨC NĂNG ECU TUNER (NẠP LẠI PHẦN MỀM, TUNING TỶ LỆ HÒA KHÍ A/F, OFF SMART KEY CHO ECM):
Thêm 5 mã ECU HONDA mới đến năm 2023 cho các xe trong khu vực ASIA:
VISION 2021-2023 (K2CA-V11-V01, K2CA-V31-V01, K2CF-VA1-V01), LEAD 2018 (K12M-V81-V01), PCX 2015-2017 (K36S-TH01-T01)
• QUÀ TẶNG: 06 tháng sử dụng phần mềm bản quyền MOTODATA
● GIỚI THIỆU CHUNG
- Ngày nay, hầu hết ô tô và xe máy đều sử dụng điều khiển tự động bằng công nghệ điện tử, vi xử lý. Để xác định lỗi là rất khó khăn phức tạp, không thể nhìn thấy, sờ chạm bằng phương pháp “lâm sàng” thông thường như sửa chữa cơ khí trước đây.
- Các cảm biến, các cơ cấu chấp hành, các khối điều khiển điện tử trung tâm đều thông tin với nhau bởi các tín hiệu điện chuyên dụng trong một liên kết tổng thể logic và khép kín, do vậy, việc sửa chữa từng khối điện tử riêng rẽ, độc lập, tách rời là rất khó thực hiện khi không có công cụ.
- Một vấn để khác, các kỹ thuật viên sửa chữa điện tử ô tô, xe máy rất cần các tín hiệu mẫu giả lập thử nghiệm để xác nhận kết quả chẩn đoán của mình là hoàn toàn chính xác trước khi đặt hàng nhiều ngày để mua phụ tùng mới thay thế.
Ví dụ: lỗi cảm biến ECT/EOT, MAF, MAP, TPS, O2S, CKP, Van IACV, Kim phun, ECU…
- Hơn thế nữa, các kỹ sư điện tử ô tô rất cần có bộ phát xung tín hiệu chuyên dụng của ô tô, xe máy mà có khả năng hiệu chỉnh được để kiểm tra, chẩn đoán, khảo sát, hiệu chỉnh và sửa chữa các khối điện tử chức năng như các ECU, van điện từ dải liên tục, kim phun điện tử, mô tơ bước…
- Để giải quyết những vấn đề khó khăn kể trên. Chúng tôi xin giới thiệu sản phẩm mới:
MOTOBOX - Mã sản phẩm: MT0006
MOTOBOX là tên gọi của một bán thành phẩm công nghệ ấn tượng được nghiên cứu, chế tạo thành công năm 2015 của DTDAuto Vietnam. Đây là một trong các chuỗi sản phẩm ứng dụng tiến bộ Khoa học Công nghệ vào đời sống được phát triển trong nhiều năm qua được đăng tải trên website:
www.dtdauto.com
MOTOBOX được thiết kế như một thiết bị “phần cứng” cộng thêm và tương thích với thiết bị cầm tay
MOTOSCAN hoặc phần mềm
MOTODATA trên máy tính hoặc thiết bị cầm tay Smartphone nhằm mục đích hỗ trợ dữ liệu và bổ xung các chức năng chuyên sâu, đặc biệt cho người thợ điện, điện tử xe máy thế hệ mới.
MOTOBOX sử dụng cho các xưởng sửa chữa và các trường đào tạo nghề chuyên nghiệp để sửa chữa, hiệu chỉnh, lập trình hệ thống điện, điện tử của xe máy sử dụng công nghệ điều khiển điện tử thế hệ mới ở thị trường Việt Nam và các nước trên thế giới.
MOTOBOX là một phụ kiện chuyên sâu cho các kỹ sư điện, điện tử xe máy trong các xưởng sửa chữa mô tô, xe máy để sửa chữa phần cứng ECU, khắc phục các lỗi về phần mềm ECU và hiệu chỉnh thông số kỹ thuật.
Từ phiên bản MOTOSCAN 5.7 đã hỗ trợ chức năng cao cấp có khả năng giao tiếp với MOTOBOX và điều khiển MOTOBOX như một máy tính chuyên nghiệp. Sản phẩm được thiết kế dạng ADAPTER với sản phẩm truyền thống MOTOSCAN, đẹp, chắc chắn, tích hợp nhỏ gọn, giá thành thấp, phù hợp với các xưởng sửa chữa.
● PHẠM VI ỨNG DỤNG
- Sử dụng để kiểm tra, chẩn đoán và sửa chữa các ECU và hệ thống điện, điện tử trên ô tô, xe máy.
- MOTOBOX sử dụng cho các xưởng sửa chữa và các trường đào tạo nghề chuyên nghiệp để sửa chữa, hiệu chỉnh, lập trình hệ thống điện, điện tử của xe máy sử dụng công nghệ điều khiển điện tử thế hệ mới ở thị trường Việt Nam và các nước trên thế giới.
- MOTOBOX là một phụ kiện chuyên sâu cho các kỹ sư điện, điện tử xe máy trong các xưởng sửa chữa mô tô, xe máy để sửa chữa phần cứng ECU, khắc phục các lỗi về phần mềm ECU và hiệu chỉnh thông số kỹ thuật.
● BÁO GIÁ SẢN PHẨM
LỰA CHỌN
& TÙY CHỌN |
MÔ TẢ SẢN PHẨM |
GIÁ SẢN PHẨM
(VND) |
LỰA CHỌN TIÊU CHUẨN
|
MOTOBOX 3.0Hỗ trợ nhiều chức năng cho MOTOSCAN 7:
- Kiểm tra độc lập, nhanh và chính xác lỗi cấu kiện điện tử bên trong ECU các loại xe FI (gọi là chức năng ECU Tester và cần mua thêm cáp tương thích để sử dụng chức năng này)
- Kiểm tra độc lập, nhanh và chính xác bằng định lượng các cảm biến Hall CKP, Van IACV/ ISCV cho các xe HONDA, YAMAHA, PIAGGIO...(chức năng này cần mua thêm cáp tương thích)
- Hiệu chỉnh tăng / giảm tỷ lệ hòa khí A/F (Tuning A/F ratio) cho xe HONDA bằng phương pháp remap code bên trong ECM
- Nạp các phần mềm A/F tùy chọn do người dùng tự biên tập và nạp lại phần mềm gốc chuẩn của Hãng và cứu hộ ECM lỗi phần mềm
- Hiệu chỉnh 99% giá trị ODO các xe trên thị trường
- Đọc giá trị ODO hiện hành trực tiếp từ EEPROM hoặc MCU các xe trên thị trường
- Giả lập và mô phỏng tất cả các loại tín hiệu ECU (các loại IN/OUT, Digital, Analog và tín hiệu Kline cho đồng hồ ODO các xe HONDA, YAMAHA) để chẩn đoán, hiệu chỉnh và sửa chữa.
- Và thêm nhiều chức năng khi cập nhật ...
|
6.800.000
5.440.000
|
TÙY CHỌN CÁP MOTOBOX CHO CHỨC NĂNG KIỂM TRA ECU
|
GÓI 1 - HONDA (LD09-SCR) cho 02 xe
LEAD 2009–2011 (mã ECU: 38770-GGE-901), SCR 110 (mã ECU: 38770-GFM-902) |
950.000 |
GÓI 2 - HONDA (LD12-AB08) cho 3 xe
LEAD 2012 (mã ECU: 38770-GGE-941), AIR BLADE 2008 – 2010 (mã ECU: 38770-KVG-V21), WINNER 2015-2018 (mã ECU: 38770-K56-V01) |
950.000 |
GÓI 3 - HONDA (AB11-VS11) cho 02 xe
AIR BLADE 2011 – 2012 (mã ECU: 38770-KVG-V41), VISION 2011-2012 (mã ECU: 38770-KZL-E71) |
950.000 |
GÓI 4 - HONDA (F125-WA10) cho 04 xe
FUTURE 125 (mã ECU: 38770-KYZ-V21), WAVE RSX, WAVE 110, WAVE 125 (mã ECU: 38770-K03-M01) |
950.000 |
GÓI 5 - HONDA (WAVE-AT) cho 2 xe
WAVE 110 RSX AT, WAVE 110 AT
(mã ECU: 38770-KWZ-841) |
950.000 |
GÓI 6 - HONDA (FUX-NEO) cho 2 xe
FUTURE NEO, FUTURE X
(mã ECU: 38770-KVL-932) |
950.000 |
GÓI 12A - HONDA (SH150i-PS) cho 2 xe
SH 125i/150i (2008-2012), PS (2008-2012) |
350.000 |
GÓI 12B - HONDA (SH150i-PS) cho 2 xe
SH 125i/150i (2008-2012), PS (2008-2012) |
950.000 |
GÓI 13 - HONDA ACG ECM cho 17 xe: AIR BLADE 2013-2014, AIR BLADE 2015-2017, AIR BLADE 2018-2019, SH MODE 2013-2014, LEAD 2013-2014, LEAD 2015-2017, LEAD 2018-2019, SH MODE 2015-2017, SH MODE 2018-2019, SH 2015-2016, SH 2017-2019, PCX 2015-2017, PCX 2018-2020, VARIO125/150 2014-2017, VISION 2013-2015, VISION 2016-2017, VISION 2018-2020
(sẽ tiếp tục cập nhật cho các xe khác) |
4.800.000 |
GÓI 7 - YAMAHA (NOV-SI16) cho 2 xe
NOUVO SX (mã ECU: 1DB-H591A-002XC-H591A-00), SIRIUS 2016 (mã ECU: 1FC-H591A-11) |
950.000 |
GÓI 8 - YAMAHA (EXCITER 2018) cho 1 xe
EXCITER 2018 (mã ECU: 2ND-H591A-00) |
950.000 |
GÓI 9 - YAMAHA (JUPITER-16) cho 1 xe
JUPITER FI (mã ECU: 2VP-H591A-00) |
950.000 |
GÓI 10 - YAMAHA (EXCITER-19) cho 1 xe
EXCITER 2019 (mã ECU: 2ND-H591A-20) |
950.000 |
TÙY CHỌN CÁP MOTOBOX CHO CHỨC NĂNG KIỂM TRA CKP, IACV/ ISCV
|
GÓI 11 - CKP & IACV
Kiểm tra cảm biến Hall CKP và IACV/ ISCV cho tất cả các xe của HONDA, YAMAHA, PIAGGIO/ VESPA |
950.000 |
Lưu ý: Khi mua hàng, khách hàng có thể lựa chọn theo các tùy chọn và thực hiện thanh toán như dưới đây:
Ví dụ 1: MOTOBOX = 5.440.000 VND = Tổng số tiền cần thanh toán
Ví dụ 2: MOTOBOX + 03 cáp tùy chọn = 5.440.000 + (950.000 X 3) = Tổng số tiền cần thanh toán |
● CHỨC NĂNG
1. GIẢ LẬP VÀ MÔ PHỎNG CÁC TÍN HIỆU ĐẦU VÀO (INPUT) CỦA ECU
- Tín hiệu xung điện kỹ thuật số và xung tương tự:
Mô phỏng các tín hiệu xung số biến đổi nhanh TTL (Vuông) để giả lập các tín hiệu cảm biến điện từ và cảm biến hiệu ứng Hall như: Cảm biến tốc độ xe (VSS), cảm biến tốc độ bánh xe (cho ABS), cảm biến trục cơ (CKP), cảm biến trục cam (CMP), tín hiệu Kline cho đồng hồ ODO vv…các tín hiệu có thể giả lập thay đổi tần số biên độ, số răng và khuyết các loại của vành răng cảm ứng.
- Tín hiệu điện áp tương tự biến đổi chậm bao gồm cả dải rộng và dải hẹp
Mô phỏng tín hiệu điện áp trong dải TTL (0V đến 5V) để giả lập các tín hiệu như: cảm biến nhiệt độ động cơ (ECT), nhiệt độ khí nạp (IAT), vị trí bướm ga (TPS), cảm biến áp suất tuyệt đối cổ hút khí nạp (MAP), cảm biến lưu lượng khí nạp (MAF) và cảm biến điện áp dải hẹp Oxygen O2S…
2. GIẢ LẬP VÀ MÔ PHỎNG CÁC TÍN HIỆU ĐẦU RA (OUTPUT) CỦA ECU
Mô phỏng xung điện công suất điều khiển các cơ cấu chấp hành như: Rơ le, van điện từ góc mở dải liên tục, bôbin đánh lửa, kim phun…
Hiệu chỉnh điện áp, biên độ, tần số, giống với tín hiệu thực trên xe, hiệu quả trong chẩn đoán, phân đoạn, loại trừ và sửa chữa.

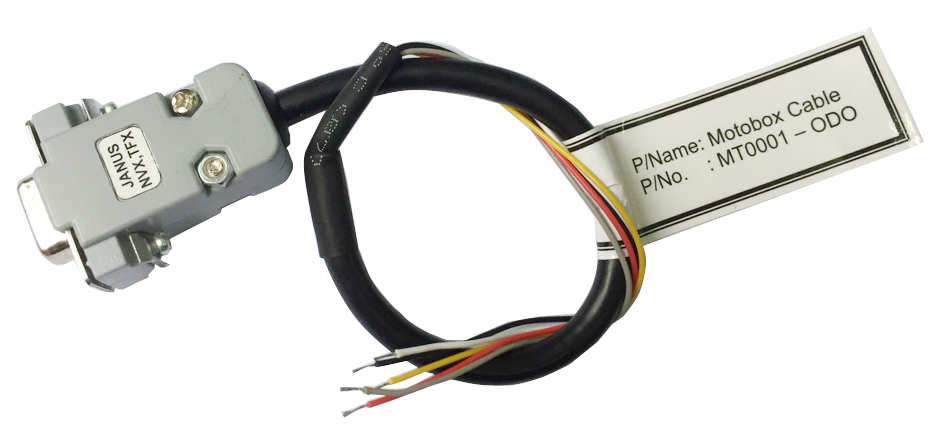

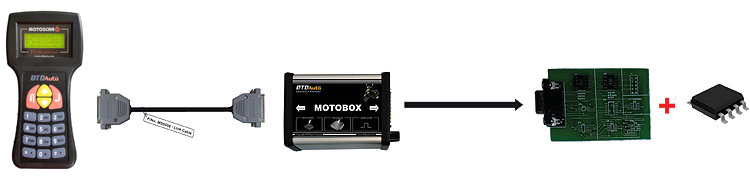

3. LẬP TRÌNH, HIỆU CHỈNH CHUẨN CÔNG TƠ MÉT ĐIỆN TỬ (ODO) CHO KIỂU EEPROM RỜI BÊN NGOÀI
Sử dụng cho HONDA, YAMAHA, PIAGGIO/ VESPA, SUZUKI
- HONDA: AIR BLADE (2013-2019), AIR BLADE (2020-2022), CB150R (2017-2019), CB300R (2017-2019), CB650R, CBR250, CBR650R, CB650F, CBR650F, CB500X, CBR500R, CB500F, CBR 50RR (2019-2021), CBR150R (2019-2021), FUTURE NEO Fi, FUTURE X Fi, LEAD (2013-2019), LEAD 2020, PCX (2008-2013), PCX (2014-2017), PCX 2018, PCX HYBRID, SH 300i, SH MODE (2013-2019), SH 125/150/125D/150D/SM (2013-2017), SH 125/150/125D/150D/SM (2018-2019), SH 125/150/125D/150D/SM (2020), SCOOPY-I, SCOOPY 2021, SUPER CUP 125 (2021-2021), MSX, GENIO (2019-2021), VISION 2021, VARIO 150, WINNER, WINNER X, X-ADV, DYLAN, ZOOMER X (2013-2017), ZOOMER X (2018-2020), SONIC, WAVE 125 (Thailand), CLICK (2012-2014), CLICK (2014-2017) CLICK (2018-2020), VARIO (2014-2017), VARIO (2018-2020)
- YAMAHA: ACRUZO , AEROX, LEXI S, LATTE, FREGO, NVX, NMAX, NMX, M-SLAZ (2016-2019), MT-03 (2015-2019), MT-25 (2015-2019), JANUS, TFX, EXCITER (2014-2018), EXCITER (2019-2020), EXCITER 155 VVA, FZ 150, FZ 150i, GRANDE, NOUVO SX, NOUVO LX, YZF-R3 (2014-2018), YZF-R25 (2014-2018), R15, X-MAX 300 (2017-2018), TMAX
- PIAGGIO: MEDLEY 125, MEDLEY 150, MEDLEY 125 ABS, MEDLEY 150 ABS, LIBERTY ABS, LIBERTY 125 3V PGN04, LIBERTY 150 3V PGN04, LIBERTY 125 3V PGT01, LIBERTY 150 3V PGT01, LIBERTY 125 3V PGS02/PGR04/PGS05/PGS06, LIBERTY 150 3V PGS02/PGR04/PGS05/PGS06, LIBERTY ABS PGS06
- VESPA: PRIMAVE 125 PGN04, PRIMAVE 150 PGN04, SPRINT 125 3V PGN04, SPRINT 150 3V PGN04, SPRINT 125 3V PGT01, SPRINT 150 3V PGT01, SPRINT 125 3V PGS02/PGR04/PGS05/PGS06, SPRINT 150 3V PGS02/PGR04/PGS05/PGS06
- SUZUKI: RAIDER (2017-2021), SATRIA (2017-2021)
Biên tập, giải mã dữ liệu, chuyển đổi thông tin trong EEPROM tự động
4. NẠP LẠI VÀ NÂNG CẤP PHẦN MỀM CHUẨN CHO ECM (FIRMWARE)
- Nạp lại và nâng cấp phần mềm ECM (firmware) cho các xe:
+
HONDA: AIR BLADE 110, AIR BLADE 125/150, DREAM 110i, FUTURE X FI, FUTURE 125 FI, SH 125/150, SONIC 150, WINNER 150, WINNER X, FUTURE X 2019, FUTURE 2014 -2017, LEAD 110, LEAD 125, PCX (2015-2019), MSX, MONKEY 125i, PS, SCR 110, SCOOPY-I, SONIC 150, SH 125i/150i (nhập khẩu), SH 125/150 ESP, SH 300I, SH MODE, SUPER CUB 50 2019, SUPRA, WAVE 125, WAVE 125-i (Thái Lan), CLICK, VARIO, VISION 110, SCR 110, WAVE 100i, WAVE 125/ 125i, WAVE RSX FI, WINNER 150, WINNER X vv...
+
PIAGGIO/VESPA (và các hãng xe GILERA, APRILIA, DERBI, PEUGEOT dùng chung ECU): từ thế hệ bộ chế hòa khí sử dụng IC AC19I, AC20I, AC24I, AC25I, AC27I, AC32I, AC191, AC201 đến các thế hệ ECM MIU G3/RIU1, ECM PGN04/PGS02/PGR04/PGS05/PGS06/PGT01 và ECM PGQ16*
- Hiệu chỉnh tỷ lệ hoà khí (A/F): HONDA, YAMAHA, PIAGGIO/VESPA (và các hãng xe GILERA, APRILIA, DERBI, PEUGEOT dùng chung ECU), SYM, KYMCO
- Hiệu chỉnh tỷ lệ hoà khí (A/F): bằng phương pháp remap code để tuning ECM. Nạp phần mềm ECM tùy chọn do người dùng tự biên tập theo ý muốn cá nhân cho các xe:
HONDA: AIR BLADE 110, AIR BLADE 125/150, DREAM 110i, FUTURE X FI, FUTURE 125 FI, SH 125/150, SONIC 150, WINNER 150, WINNER X, FUTURE 2014 -2017, FUTURE X 2019, PCX (2015-2019), LEAD 110, LEAD 125, MSX, MONKEY 125i, PS, SCR 110, SCOOPY-I, SONIC 150, SH 125i/150i (nhập khẩu), SH 125/150 ESP, SH 300I, SH MODE, SUPER CUB 50 2019, SUPRA, WAVE 125, WAVE 125-i (Thái Lan), CLICK, VARIO, VISION 110, SCR 110, WAVE 100i, WAVE 125/ 125i, WAVE RSX FI, WINNER 150, WINNER X
- Reset về giá trị gốc cấu hình ECM xe: HONDA, YAMAHA, PIAGGIO/VESPA (và các hãng xe GILERA, APRILIA, DERBI, PEUGEOT dùng chung ECU)…
- Offset vị trí điểm 0 (zero), cài đặt dải cảm biến vị trí bướm ga các xe PIAGGIO/VESPA (và các hãng xe GILERA, APRILIA, DERBI, PEUGEOT dùng chung ECU) có ECM MIUG3, PGN04, PGT01, PGS02/PGR04/PGS05/PGS06, PGQ16
- Đồng bộ điều khiển Van khí không tải (IACV): HONDA, YAMAHA, PIAGGIO/VESPA (và các hãng xe GILERA, APRILIA, DERBI, PEUGEOT dùng chung ECU), KYMCO…
- Hiệu chỉnh thời gian mở Ti của kim phun và tốc độ không tải: HONDA, YAMAHA, PIAGGIO, VESPA, SYM và KYMCO
- Tạo mới, sửa chữa lỗi dữ liệu, nâng cấp phiên bản MCU, EEPROM
- Cài đặt chế độ độ cao hoạt động hiện hành của xe (một số xe YAMAHA)
Chú ý: Các chức năng có dấu (*) sẽ có thể được nghiên cứu và cập nhật trong tương lai
Nâng cấp phần mềm ECM xe PIAGGIO
Nâng cấp phần mềm ECM xe HONDA
5. HIỆU CHỈNH TĂNG/GIẢM TỶ LỆ HÒA KHÍ A/F (TUNING A/F RATIO) CHO XE HONDA BẰNG PHƯƠNG PHÁP REMAP CODE BÊN TRONG ECM
6. NẠP CÁC PHẦN MỀM A/F TÙY CHỌN DO NGƯỜI DÙNG TỰ BIÊN TẬP, NẠP LẠI PHẦN MỀM GỐC CHUẨN CỦA HÃNG VÀ CỨU HỘ ECM LỖI PHẦN MỀM
7. KIỂM TRA ĐỘC LẬP, NHANH VÀ CHÍNH XÁC LỖI CẤU KIỆN ĐIỆN TỬ BÊN TRONG ECU CÁC LOẠI XE FI (đây là chức ECU tester, chức năng này là chức năng cao cấp tùy chọn từ người dùng có nhu cầu mua thêm)
Kiểm tra số lượng ECU các xe HONDA, YAMAHA, PIAGGIO/ VESPA, SYM tùy chọn theo đơn đặt hàng
Danh sách các xe hỗ trợ và các xe có ECM tương tự (danh sách xe sẽ tiếp tục được cập nhật):
-
HONDA: AIR BLADE 2008-2010, AIR BLADE 2011-2012, AIR BLADE (2013-2014), AIR BLADE (2015-2017), AIR BLADE (2018-2019), LEAD 110 (Trước 2012), LEAD 110 (2012), LEAD (2013-2014), LEAD (2015-2017), LEAD (2018-2019), SH 125/150 (2013-2014), SH 125/150 (2015-2016), SH 125/150 (2017-2019), PCX (2015-2017), PCX (2018-2019), VISION (2013-2017), VISION (2018-2020), VARIO (2014-2017), VISION 2011-2012, FUTURE X FI, FUTURE NEO FI, FUTURE 125 FI, WAVE 110i (Xe Thái Lan), WAVE 125i (Xe Thái Lan), WAVE RSX FI, WAVE RSX FI AT vv...
-
YAMAHA: NOUVO SX , SIRIUS 2016, EXCITER 2018, JUPITER FI, EXCITER 2019
Sơ đồ kết nối cho các ECU nhỏ
Sơ đồ kết nối cho các ECU ACG
8. KIỂM TRA ĐỘC LẬP, NHANH VÀ CHÍNH XÁC BẰNG ĐỊNH LƯỢNG CÁC CẢM BIẾN HALL CKP, VAN IACV/ ISCV (chức năng này là tùy chọn từ người dùng có nhu cầu mua thêm)
Sử dụng cho các xe của
HONDA,
YAMAHA,
PIAGGIO/ VESPA
BẢNG CHỨC NĂNG CHI TIẾT CHO CÁC LOẠI XE
: chức năng có trong MOTOBOX 3.0
: chức năng sẽ có thể được nghiên cứu và cập nhật trong tương lai
